Пример работ по обустройству скважин д. Икша, Дмитровский район

• источник - артезианская скважина
• глубина скважины - 163 м
• динамический уровень - 84 м
• глубина опускания насоса - 94 м
• водопотребление - до 2 м³/час

Использовать утепленный стальной кессон для обустройства артезианской скважины. Завести воду в дом, сделать поливочный кран.

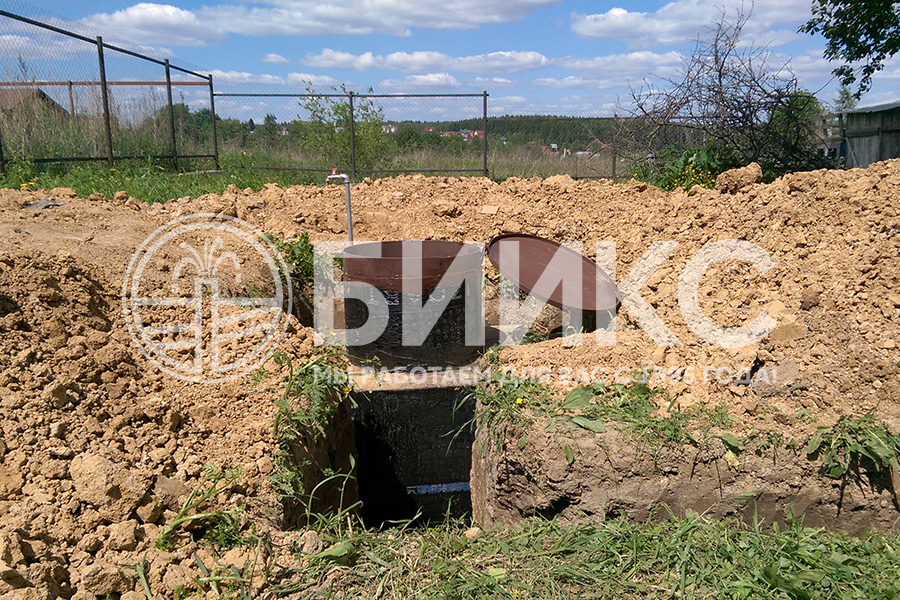

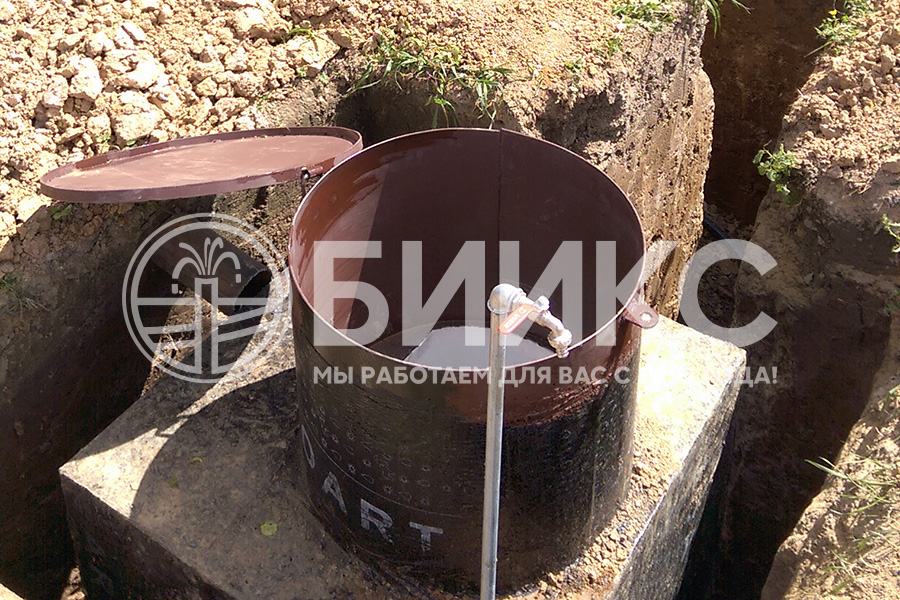

Почва на участке глинистая, но уровень грунтовых вод невысокий. Было принято решение для обустройства скважины использовать стальной кессон. Вокруг обсадной трубы выкапывается котлован под монтаж кессона и траншея для укладки водоподающей трубы. С помощью сварки гильза кессона (короткий отрезок трубы в днище) прочно и герметично соединяется с верхней частью обсадной трубы. Верхний срез обсадной трубы герметизируется металлическим оголовком — это специальная крышка с различными держателями и коммуникационными отверстиями.

В скважину на глубину 94 м опускается четырехдюймовый центробежный насос Pedrollo 4SR 2m/27. Насос подсоединен к трубе ПНД 40, по которой артезианская вода будет подниматься из скважины. Для работы насоса через оголовок пропущен электрический силовой кабель ПВС 4х6. Участок кабеля, находящийся в воде, сделан из специального пищевого погружного кабеля, оболочка которого не выделяет вредные вещества даже в минимальных количествах. Скважинный насос страхуется от падения стальным нержавеющим тросом, который крепится к карабину с внутренней стороны оголовка скважины. На оголовке скважины смонтирована распределительная гребенка, к отводам которой кроме насоса, водоотводящей трубы и мембранного бака также подключен поливочный кран.

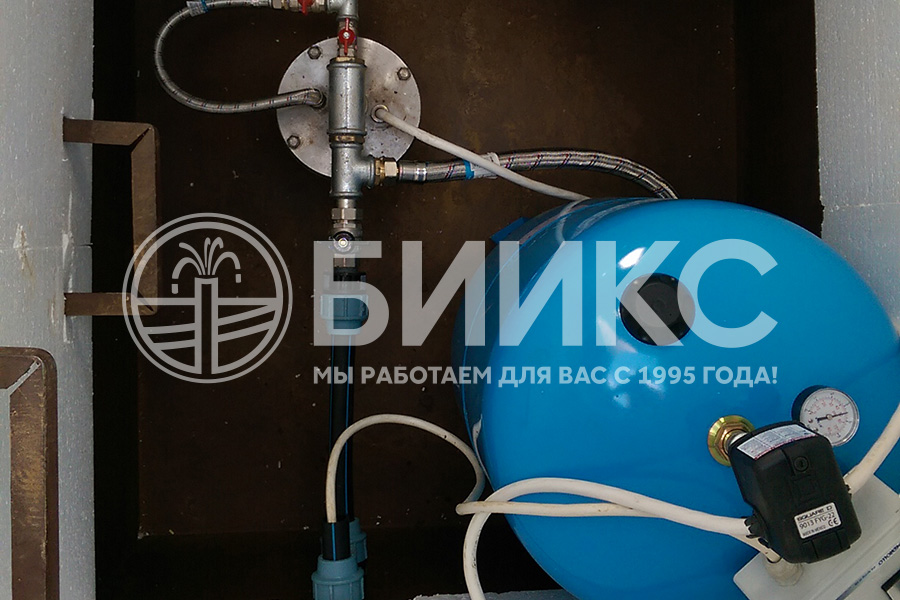

Кессон имеет габариты 1х1х2 м, что дает возможность установить в нем водоподъемное оборудование: большой мембранный бак Belamos объемом 100 л, реле давления, манометр и пульт управления насосом. Пульт Pedrollo QEM 200 управляет скважинным насосом, защищает его от перегрузок и короткого замыкания. Корпус пульта сделан из негорючего пластика. Изнутри кессон утеплен толстым слоем пенопласта. Из кессона вода подается в дом по трубе ПНД 32. Такая же труба используется в качестве кабельного канала для защиты электрического провода, питающего насос. Обе трубы проложены по дну траншеи. Траншея выкопана на глубине непромерзания. Водоподающая труба входит в дом сразу в теплый подвал, не поднимаясь на поверхность, поэтому утепляющий кабель и теплоизоляция термофлекс не использовались.
