Исходные данные
Задача
Организовать водоснабжение загородного дома из артезианской скважины.
Решение
Пробуренная скважина относится к глубоким, но динамический уровень оказался сравнительно высокий и составил 51 м. Тем не менее, чтобы в будущем избежать сложностей из-за теоретически возможных изменений уровня воды был выбран высокопроизводительный насос Grundfos SQ 3-105. Для защиты оголовка скважины и водоподъемного оборудования заказчик выбрал стальной утепленный кессон.

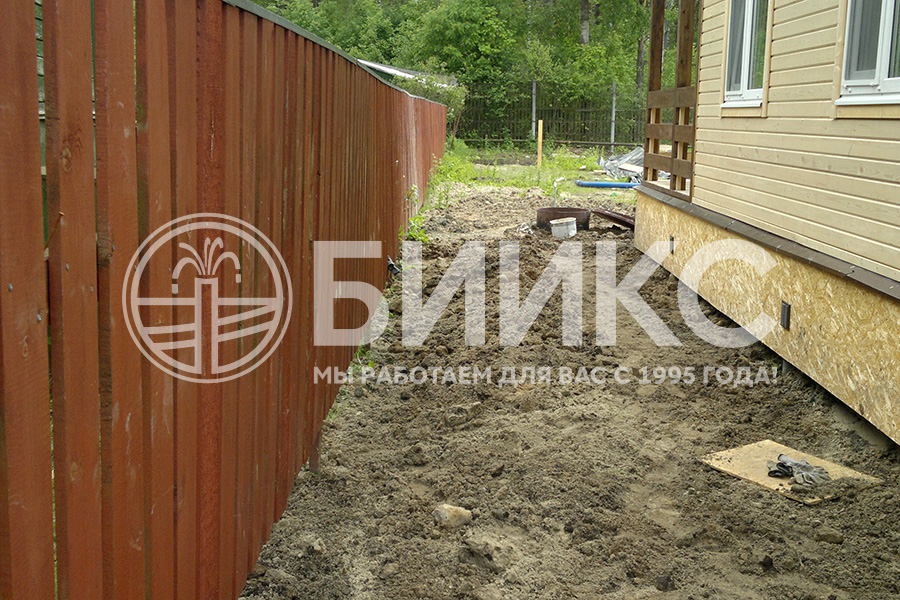

Скважина расположена у края участка, где был выкопан котлован под кессон. От котлована между забором и домом прокопали траншею для водопроводной трубы. Таким образом, земляные работы при бурении и обустройстве не затронули основной ландшафт участка.

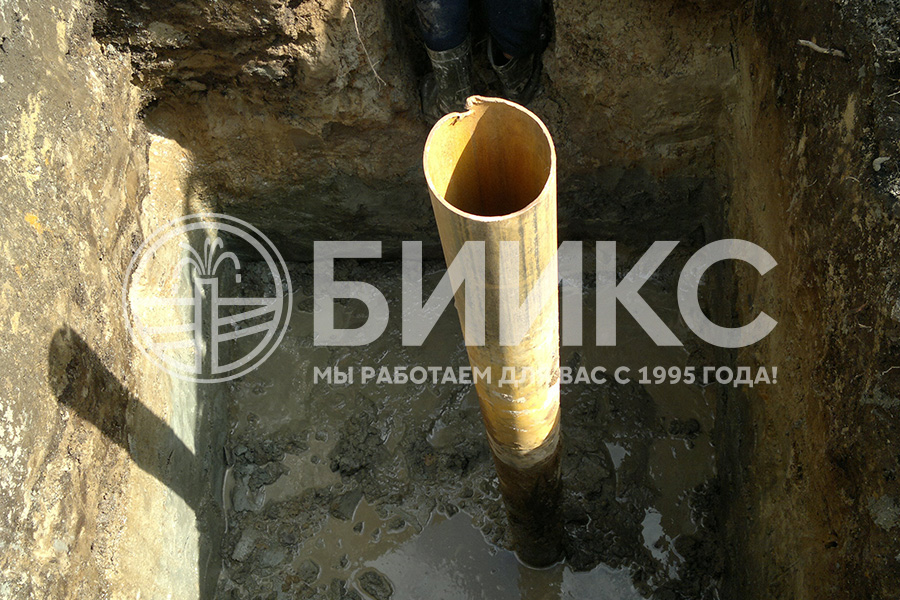

Кессон поместили в котлован на обсадную трубу и герметично приварили по линии стыка. Устье скважины также герметично закрыли с помощью стального оголовка. В скважину на глубину 61 м опущен центробежный насос. Скважинные насосы Grundfos серии SQ кроме высокой производительности и надежности имеют систему плавного пуска, встроенную защиту от скачков напряжения, перегрузки, перегрева, «сухого» хода. Стальной нержавеющий трос диаметром 5 мм позволит достать насос в случае его падения.

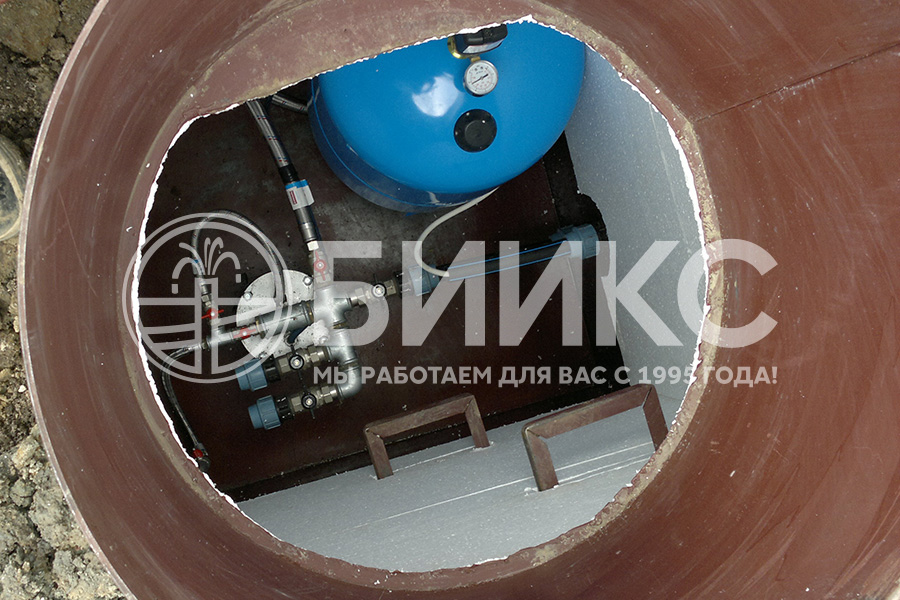

Вода от насоса к оголовку поднимается по трубе ПНД 40. На оголовке установлена распределительная гребенка к которой подключены: водопроводная труба в дом, мембранный бак с манометром и реле давления, поливочный кран, кран слива системы, два заглушенных резервных выхода для организации водоснабжения в будущем. Дебит скважины и высокая производительность насоса обеспечивают водоотдачу в размере как минимум 3 м3/час, что хватит еще на несколько точек водопотребления на участке.
Все отверстия в стальных стенках для выходящих или входящих коммуникаций (труб, кабелей) снабжены герметизаторами ввода в кессон и специальными муфтами. Кессон обработан антикоррозийным составом, изнутри утеплен листами пенопласта, горловина надежно запирается стальной крышкой. Все размещенное в кессоне оборудование, включая верхнюю часть скважины — оголовок, надежно защищены от грунтовых вод и атмосферных осадков, от промерзания и несанкционированного доступа. Срок службы стального кессона составляет около 50 лет.
По дну траншеи проложили две трубы ПНД диаметром 32 мм. По одной трубе вода из кессона поступает в жилые помещения к точкам водоразбора. Внутри другой трубы от электрического щитка в доме к кессону протянут силовой кабель ПВС, питающий насос. Участок кабеля длиной 15 м, который будет постоянно находится в воде внутри скважины ниже динамического уровня, относится к категории погружных, то есть его внешняя изоляция сделана из абсолютно безопасного «пищевого» пластика.
По окончании монтажа были проведены обязательные пуско-наладочные работы, во время которых проверялось соответствие параметров водоснабжения и характеристик установленного оборудования расчетным значениям, принятых на этапе проектирования.
