Вода на загородном участке должна быть обязательно. Однако бывают ситуации, когда по разным причинам заказать буровую установку для создания глубокой скважины нет возможности. Но вода нужна как можно скорее. Что делать? Делаем самодельный бур для бурения мелкой скважины на воду. Как минимум такое решение будет дешевым и быстрым.
Процесс изготовления бура
Для изготовления бура нам понадобятся следующие инструменты и материалы:
- стальная труба Д 40 мм
- стальной лист толщиной 2 мм
- краска для защиты от коррозии
- крепеж (болты, гайки)
- сварочный аппарат
- фреза для болгарки
- сверло
- рулетка
Вариантов выбранного нами шнекового бура существует несколько. Для наших нужд подойдет самый простой вариант. Кроме низкой цены простая конструкция является наиболее надежной. Стальная труба диаметром 40 мм отлично подходит для решения задачи, а если при этом труба будет бесшовной, то прочность бура возрастет. Учитывая, что глубина бурения может быть различной, делаем бур разъемным, чтобы можно было менять его длину.

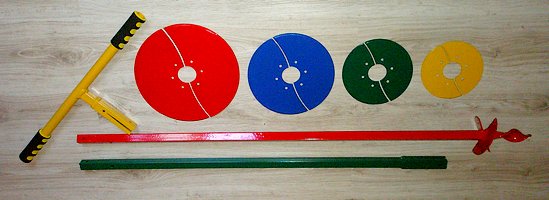

разборный бур, сменные ножи
Части бура будут иметь следующие размеры:
- поперечная рукоятка 80 см
- рабочий сегмент 80 см (2 шт.)
- промежуточный сегмент 120 см (4 шт.)
Второй рабочий сегмент является запасным. Также бур может иметь не 2 промежуточных сегмента-удлинителя, а больше — например 4. На вариант конструкции влияют условия для бурения на Вашем участке — глубина водоносного слоя и прочность грунта. Даже если вода залегает близко и Вам не нужен бур с увеличенной длиной, мы все же рекомендуем сделать 1-2 добавочных промежуточных сегмента. Они могут пригодится в качестве запасных, если сломается основной сегмент.
Из металлического листа вырезаем круглые пластины диаметром 100 мм. С помощью этих пластин все детали бура будут соединяться вместе. Пластин нужно в два раза больше, чем промежуточных труб, а на рабочий сегмент и рукоятку — по одной пластине. На каждой пластине сверлится два отверстия, удаленные друг от друга на 4 см и расположенные симметрично относительно центра пластины. Этот этап работы надо проделать в большой точностью, чтобы позже без проблем можно было без проблем соединять детали бура.
Стальные диски с крепежными отверстиями привариваются по два к промежуточным сегментам, и по одному к рабочему сегменту и к рукояти. К нижней части рабочего сегмента (без приваренного стального диска) привариваем сверло или долото. Если готового изделия нет, его можно изготовить — например, из стальной полосы толщиной 4 мм. Вырезается пластина болгаркой с насадкой-фрезой. Один торец пластины обрабатывается в форме угла, края угла затачиваются. Задача этой заостренной детали или сверла — обеспечить первичный вход в грунт, после чего за дело примутся лопасти шнека.

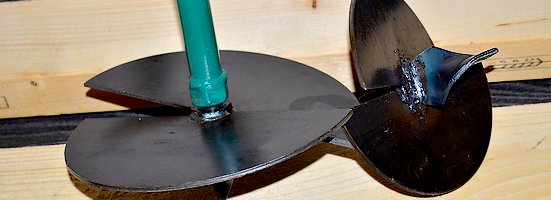

самодельный шнековый бур
Шнек делаем из двух половинок дисковой пилы диаметром 180 мм, разрезанной надвое. Больший диаметр может создавать большое сопротивление при бурении. Для бурения обычного грунта можно использовать диски без зубьев. Если земля насыщена корнями кустарника и деревьев, рекомендуем использовать дисковую пилу с зубьями. В крайнем случае зубья на лопастях шнека можно нарезать болгаркой. Лопасти привариваются к рабочему сегменту трубы по углом 30-35 см к горизонтали при стоящем вертикально буре.
Покрывать готовый бур антикоррозийной краской нужно только один раз, то есть не надо восстанавливать покрытие там, где оно сотрется. При регулярном использовании открытые металлические части ржаветь не будут, подвергаясь абразивному воздействию почвы. Собирается готовый бур путем соединения всех сегментов болтами через отверстия в круглых приваренных пластинах. Длина рукоятки позволяет бурить вдвоем. При большой глубине залегания воды болты отвинчиваются и бур удлиняется дополнительным сегментом промежуточным сегментом.
Бур описанной выше конструкции при наличие всех подготовленных материалов и оборудовании может быть изготовлен за очень короткое время — 1-2 часа.
