Обустройство кессона скважины под воду

По окончании буровых работ нужно подумать об оборудовании котлована. Обустройство скважины кессонами – хороший вариант, который обеспечивает бесперебойную подачу очищенной воды круглый год.

Кессон представляет собой резервуар, который монтируется в котлован. Размеры могут достигать 1,5 на 2 метра. Бак сделан из железобетонных, пластиковых или металлических колец. На дне есть отверстие для фиксации обсадки, на стенках предусмотрены лунки под патрубки водопроводных труб и кабелей. Основная задача резервуара – сделать систему герметичной, защитить от промерзания и загрязнения.

Виды скважинных кессонов

Стальной сварной кессон

Сварная конструкция в форме параллелепипеда, вес около 500 кг. Стальной кессон герметичен, изнутри утеплен пенопластом, снаружи обработан антикоррозийным составом — битумной мастикой, и покрыт армированной стеклотканью. Расчетный срок службы около 50 лет. Приваривается к верхней части стальной обсадной трубы, что делает соединение «кессон-скважина» очень прочным и герметичным. Стальная крышка запирается на замок.

Пластиковый кессон

Легкая конструкция упрощает доставку и монтаж. Кессон из пластика герметичен, не боится коррозии. Однако возникают сложности с прочностью и герметичностью места соединения с обсадной трубой. Вместо сварки используется муфта, прочность и герметичность которой ниже, чем сварное соединение. Небольшая масса кессона способствует его выталкиванию почвой и грунтовыми водами. Из-за недостаточной жесткости пластика при подвижках грунта могут возникнуть проблемы с сохранением геометрии кессона.

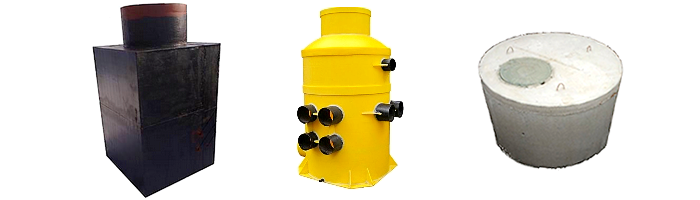

стальной и пластиковый кессоны, бетонный колодец

Бетонный колодец

Бетонные кольца относительно дешевы. Большая масса колец усложняет доставку и монтаж. Практически невозможно обеспечить надежную герметизацию колодца на длительное время. Схожие варианты колодца из камня или кирпича также не обладают необходимым уровнем герметичности.

Оборудование кессона для скважины

В резервуар помещают:

• насос;
• накопитель;
• гидроаккумулятор;
• фильтр;
• датчики измерения;
• реле давления.

Обустройство скважины с кессоном экономит свободное место в доме, так как не нужно освобождать пространство под оборудование для водоподачи. Бак не препятствует водоподаче при отрицательных температурах, так как все оборудование размещается ниже уровня промерзания грунта.

Обустройство скважины с кессоном под ключ

Правильный монтаж скважинного кессона, подбор и монтаж остального водоподъемного оборудования является не менее сложной и важной задачей, чем профессиональное бурение скважины. Только если все эти составляющие будут сделаны с соблюдением обязательных технических норм и требований, система автономного водоснабжения будет работать долго и качественно.

Если Вы решили монтировать оборудование самостоятельно, то при малейших сомнениях обращайтесь за консультацией к специалистам. Также к вашим услугам шеф-монтаж, когда все наиболее ответственные работы проходят под наблюдением специалиста компании-подрядчика.

Как установить кессон своими силами?

Вы можете установить кессон самостоятельно. Расскажем, как это сделать. Нам понадобятся следующие инструменты и материалы:

• кессон
• лопаты совковая и штыковая
• веревка (канат, трос) для монтажа кессона
• рулетка
• уровень
• раствор бетона М-300

Под установку кессона вокруг верхней части обсаженной скважины необходимо выкопать котлован. Дно котлована должно располагаться не выше уровня непромерзания почвы на глубине 1,8 м. В зависимости от модели габариты кессонов отличаются, поэтому при выборе глубины котлована учитывайте, что верхняя часть кессона должна выступать над землей не менее чем на 20 см. Это необходимо, чтобы защитить горловину с крышкой от подтопления весной.

Размеры котлована Вы можете получить при консультации у менеджера по бурению или в отделе автоматики, который занимается обустройством скважин на воду. В принципе, размеры котлована не должны превышать размеры кессона более, чем на 20 см по каждой стороне

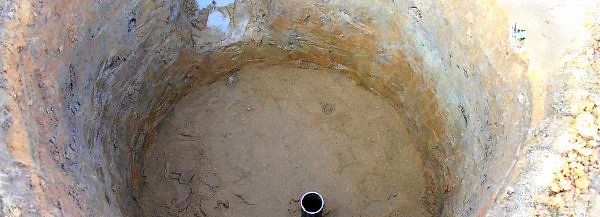

котлован под круглый кессон

В зависимости от типа грунта и ситуации с грунтовыми водами, плывуном и т.д. на дне котлована может быть сформирована бетонная подушка. В днище кессона есть отверстие с металлической гильзой. При опускании кессона в котлован верхняя часть стальной обсадной трубы входит в гильзу. Обсадная труба приваривается к стальной гильзе, что обеспечивает надежное крепление и герметичность. После установки кессона оставшиеся зазоры между грунтовыми и стальными стенками обратно засыпаются ранее выбранной землей.

Ставим водоподъемное оборудование

Для монтажа водоподъемного оборудования нам понадобятся:

• водопроводные трубы
• вентили
• фитинги
• манометр
• дисковая пила «болгарка»
• сварочный аппарат

ССрезаем лишнюю часть обсадной трубы в кессоне, оставив около 60-70 см. Срез необходимо сделать строго горизонтальным — это поможет произвести правильный монтаж оборудования.

На срез обсадной трубы монтируем оголовок. Задача оголовка — закрывать внутреннее пространство скважины от негативных внешних воздействий (грунтовые и поверхностные воды, посторонние предметы и т.д.) и удерживать на стальном страховочном тросе насос, к которому подключена колонна из водопроводной трубы и электрического питающего кабеля. Через оголовок водопроводная труба от насоса подсоединяется к трубе, по которой вода пойдет к потребителю. Скважинный оголовок — это очень важная деталь системы водоснабжения.

Для монтажа колец из железобетона нужно подготовить дно котлована. На дно выкладывают щебень или плиту. Для гидроизоляции используют битум. При установке резервуара из пластика нужно выстлать на дно цементно-песочный раствор. Раствор закрепит пластиковый бак и защитит от смещения водами. Для обустройства кессона скважины под воду из металла не нужно подготавливать котлован. Рекомендуется обработать стены бака антикоррозийным средством изнутри и снаружи.

Мы рекомендуем использовать оголовок из стали, так как пластмассовый может оказаться недостаточно прочным при больших нагрузках в глубоких скважинах.

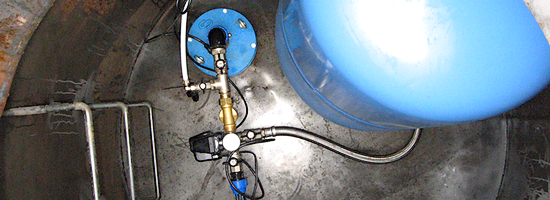

оголовок скважины и гидробак в кессоне

Сверху на оголовке размещается тройник через который вода от скважинного насоса попадает в гидроаккумулятор, идет к потребителю и на слив из системы. Дополнительные фитинги (разветвители), подключаемые к тройнику, позволяют увеличить количество отводящих труб — например, труба для полива, отвод воды на второй дом, в баню и т.д.

В зависимости от проекта обустройства, гидроаккумулятор может быть размещен в кессоне, либо в доме. На гидроаккумулятор монтируется манометр, позволяющий отслеживать уровень давления. Также на гидробаке устанавливается реле давления, которое в зависимости от настроек при падении и превышении давления в баке будет включать или отключать скважинный насос.

Не советуем устанавливать крайнее верхнее давление выше 5 атмосфер. Стандартная сантехника рассчитана на 3-4 атмосферы. При превышении этого значения в гидробаке не возникает риск поломок, но и увеличивается расход воды даже при слабо открытом кране. При невозможности уменьшить значение, используйте редуктор для снижения давления.

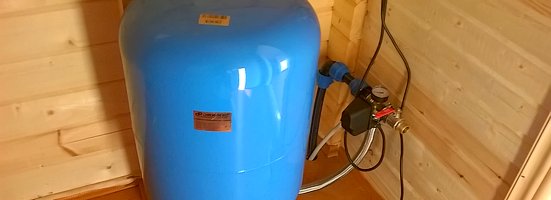

если кессон небольшой, то гидробак ставим в доме

Рекомендуется выбирать гидроаккумулятор большего объема, так как это даст Вам некоторый запас воды при отключении электричества и скважинного насоса. В расчете именно на такие случаи в загородном доме желательно иметь электрогенератор.

Заводим воду в дом

Для круглогодичного водоснабжения загородного дома водопроводные трубы должны быть защищены от промерзания. Копаем траншею от кессона к дому на глубине непромерзания. По дну траншеи прокладываем водопроводную трубу из пластика и кабель для питания скважинного насоса. Кабель не боится низких температур, но в траншее он будет защищен от повреждений

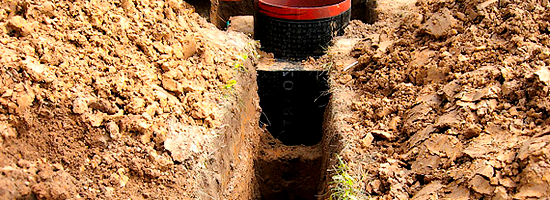

траншея от кессона к дому
