Кроме широкой гаммы скважинных насосов компания GRUNDFOS также выпускает циркуляционные насосы для систем отопления. Задача циркуляционного насоса — организовать постоянный и равномерный поток теплоносителя по трубам от котла до нагревательных приборов и обратно. Насосы GRUNDFOS известны своей надежностью. Но любое оборудование в конце концов либо ломается, либо характеристики его постепенно ухудшаются из-за износа деталей и накопления различных загрязнений в зависимости от условий работы и типа перекачиваемой жидкости. Необходимо постоянно поддерживать циркуляционный насос в рабочем состоянии.
При поломке такого насоса система отопления остановится и в помещении будет холодно. При низких зимних температурах и длительном простое системы отопления возникает угроза промерзания и выхода из строя водопровода, а также другого оборудования и емкостей, где есть вода. Учитывая сложные условия работы в системе отопления в потоке сильно нагретого теплоносителя, основными причинами выхода из строя циркуляционного насоса GRUNDFOS являются твердые отложения на стенках и узлах. В таких условиях эффективность работы насоса и, следовательно, отопления снижаются. Появление отложений — это лишь предвестник аварии, которую можно избежать, произведя чистку оборудования. Даже если Вы приобретете новый циркуляционный насос, отремонтированный старый может быть использован в качестве запасного.

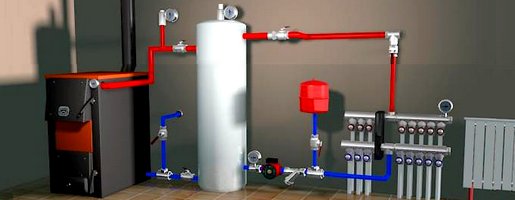

циркуляционный насос GRUNDFOS в системе отопления
Что нам понадобится для чистки насоса?
Чтобы произвести очистку деталей насоса, необходимо его разобрать. Понадобатся следующие инструменты и материалы:
- отвертка
- скребок из пластика или дерева
- жесткая ткань
- ключ-шестигранник
- паста и средство для полировки (шлифовальный круг)
1. Чистим детали насоса
Чтобы вернуть циркуляционному насосу изначальную производительность, необходимо произвести очистку двух его основных деталей — вала и ротора. Как добраться до этих составляющих насоса? Используя шестигранных ключ, разбираем резьбовое соединение, которое сопрягает насос и двигатель. Раскрыв насос, проверяем уровень отложений ржавчины внутри.

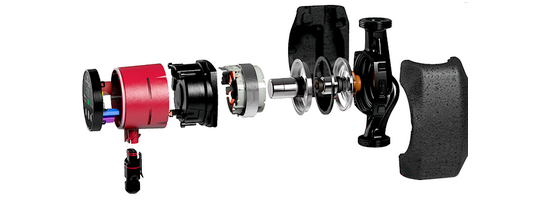

устройство циркуляционного насоса
При необходимости проведения чистки используем кусок жесткой ткани или скребок. Для более тщательной очистки с помощью отвертки, вставляемой в пазы вокруг опорной шайбы, снимаем шайбу, разбираем ротор с рабочим колесом. По состоянию поверхности деталей можно приблизительно определить как скоро на них появятся отложения ржавчины. На гладкой поверхности посторонним частицам не за что будет зацепится. Поэтому после осмотра деталей насоса при необходимости можно провести их полировку — используем шлифовальный круг. Следующий шаг — проверяем состояние статора. При наличие сильного окисления статор также подвергается очистке.
2. Полируем внутренние стенки насоса
Полировальный круг можно закрепить на дрели, чтобы облегчить и ускорить работу. Для улучшения качества очистки деталей насоса, можно использовать раствор из уксусной кислоты и воды в пропорции 1:1. При сборке очищенного насоса постарайтесь сделать резьбовое соединение более плотным и герметичным. Это поможет в будущем избежать протечек.
3. Очистка датчика протока
Важно поддерживать в чистоте датчик протока. Осадок и ржавчина меняют чувствительность и характеристики датчика, в результате чего эксплуатационные характеристики насоса снижаются. При сильном загрязнении датчика насос может отключится совсем. Поэтому при очистке деталей насоса не забудьте привести в порядок и датчик.

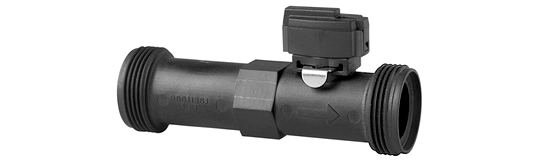

датчик протока и температуры
Как достать датчик из циркуляционного насоса? Для этого с блока управления снимается крышка, корпус насоса разбирается на две половины. Далее ключом, идущим в комплекте с насосом, откручиваются винты и датчик можно легко снять. Если датчик не снимается из-за скопившейся грязи — подденьте его отверткой. Корпус датчика изготовлен из пластмассы, поэтому при его очистке не следует использовать агрессивные химические или абразивные материалы — используйте обычную зубную щетку.
4. Выясняем причины остановки насоса
Работа насоса может остановится из-за заклинивания подшипника, отказа датчика или понижения давление в отопительном контуре. Как узнать, что произошло на самом деле? Чтобы узнать причину остановки, не всегда нужно разбирать насос. Переключите отопительное оборудование на ручной режим. Для этого поставьте переключатель, находящийся на распределительной коробке, в среднее положение. В этом режиме насос может работать даже при закрытом кране.

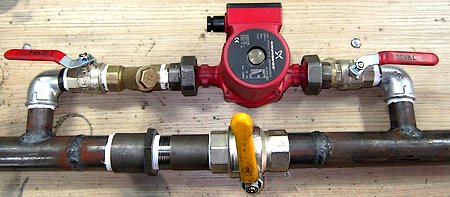

циркуляционный насос GRUNDFOS в линии с байпасом
Если насос не включился в ручном режиме, то причина внутри — необходимо разобрать изделие и покрутить крыльчатку. Если крыльчатка не крутится, то насос ремонту не подлежит. Если крыльчатка в ручном режиме крутится, то причина остановки насоса в сломавшемся датчике проточной воды. Для восстановления функций насоса замените датчик. Бывает, что циркуляционный насос останавливается из-за скопившегося в нем воздуха. Для стравливания лишнего воздуха поверните центральный винт.
5. После разборки и прочистки насоса
Прочистив и проверив все детали насоса GRUNDFOS, аккуратно соберите его в обратном порядке. Если все произведенные действия не заставили насос включиться, то есть вероятность выхода из строя обмотки двигателя или конденсатора. Данный вид ремонта требует наличия запчастей которые может предоставить только сервисный центр. В отсутствии СЦ насос придется заменить целиком. С учетом того, что в Европе в целом вода содержит меньше различных механических и химических загрязнений, в наших условиях гарантированный срок жизни насоса можно уменьшить на год или два.
