Некоторые конструкции скважин и условия бурения требуют цементации скважин, точнее затрубного пространства между обсадной колонной и грунтовой стенкой скважины. Цементация призвана укрепить скважину, повысить уровень герметизации, в результате — продлить срок службы водозаборной системы.
Как цементируют скважину?
Для цементации скважины используется тампонажный раствор. В отличие от бурового раствора, облегчающего процесс бурения, тампонажный раствор превращается в твердое тело. Благодаря этому обсадная колонна крепится к стенка скважины. Такое техническое решение делает во много раз прочнее всю конструкцию.
Известно несколько методов цементации, каждый из которых содержит следующие основные этапы:
- приготовление тампонажного раствора
- подача раствора в затрубное пространство одним из способов
- твердение тампонажной смеси
- проверка качества тампонажа
тампонажный цемент
Учитывая важность и высокую сложность предстоящего процесса, перед началом тампонирования обязательно составляется схема будущих работ. Схема составляется с учетом конструкции скважины, характеристик грунта, в котором было произведено бурение, протяженности участка тампонирования, марка тампонажного раствора и многое другое. Все параметры обязательно проверяются инженерным расчетом, так как неправильно сделанное тампонирование способно навсегда вывести скважину из строя и тогда уже придется применять ликвидационное тампонирование, цель которого защита водоносного горизонта от загрязнений с поверхности и из промежуточных геологических слоев. Кроме теоретических расчетов всегда учитывается опыт тампонирования скважин, проведенный в сходных условиях. Кроме упрочнения и герметизации скважины цементация позволяет удалить буровой раствор, смесь раствора с буровым шламом и другие жидкости (например, промывочную жидкость) из затрубного пространства.
Как тампонажный раствор попадает в скважину?
Цементировочная смесь может быть доставлена в затрубное пространство скважины несколькими способами, для чего используется различное оборудование.
Прямая подача
Тампонажный раствор подается непосредственно внутрь обсадной колонны. Далее смесь через нижнюю часть скважины — так называемый башмак — проникает в затрубное пространство и заполняет его, поднимаясь между внешней поверхностью обсадной колонны и грунтовой стенкой выработки. Чаще всего используется прямая подача цементировочной смеси.

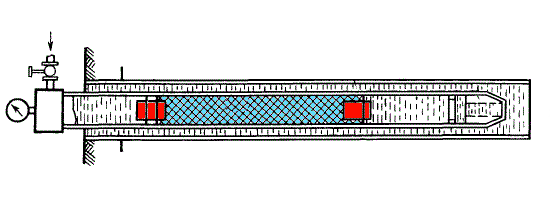

цементация скважины с двумя пробками
Для контроля положения массы тампонажного раствора применяют две пробки. Находясь между этими пробками раствор опускается внутри обсадной колонны до нижней части скважины. Затем в колонну под давлением закачивается жидкость, которая давит на верхнюю пробку, которая в свою очередь как поршень передает давление тампонажному раствору и раствор через нижнюю часть скважины попадает в затрубное пространство. Существует более простой вариант затрубной цементации скважины с использованием одной пробки. Давление жидкости контролируется по манометру.

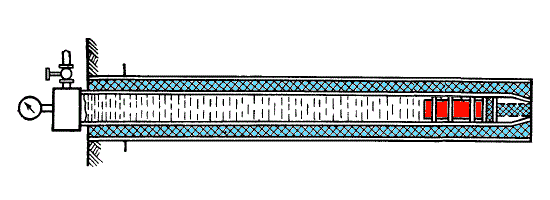

цементация затрубного пространства завершена
Обратная подача
При обратной подаче тампонажный раствор сначала попадает в затрубное пространство, опускаясь снаружи вдоль обсадной колонны.
Одноступенчатое цементирование
При одноступенчатом цементировании весь объем тампонажного раствора доставляется за один цикл. Например, так происходит при цементировании скважины с помощью одной или двух пробок с прямой подачей раствора.
Одноступенчатое цементирование
При одноступенчатом цементировании весь объем тампонажного раствора доставляется за один цикл. Например, так происходит при цементировании скважины с помощью двух пробок с прямой подачей раствора.
Двухступенчатое цементирование

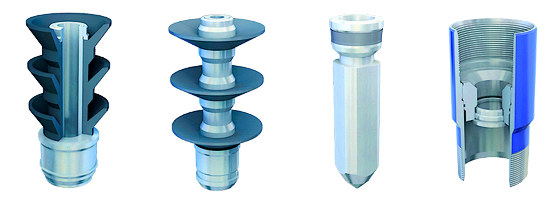

пакеры для двухступенчатого и манжетного цементирования
Данный вид цементирования сложнее в реализации и применяется при большой глубине скважины. Большая глубина увеличивает сопротивление, что затрудняет продавливание вязкого тампонажного раствора вдоль всей скважины за один проход. Потребовалось бы слишком высокое давление, что не всегда можно использовать без риска нарушить конструкцию скважины или характеристики геологических слоев в результате поглощения цементирующего раствора. Для компенсации большой глубины скважины используется метод манжетного цементирования. Манжеты ограничивают продвижение тампонажной смеси, организуя отдельные цементные кольца в затрубном пространстве, защищают продуктовый пласт от попадания смеси, позволяют цементировать скважину отдельными участками.
Оборудование для цементирования скважины
Какое оборудование понадобится для проведения цементации скважины?
- смесительная установка для приготовления тампонажного раствора и других технологических жидкостей
- цементировочный насос, задача которого нагнетать тампонажную смесь в скважину и продавить ее при определенном давлении
- насосная установка для нагнетания в скважину рабочих жидкостей
- цементировочная головка
- муфта ступенчатого цементирования
- гибкие стальные шланги
оборудование для затрубной цементации скважины
Советы буровиков
Состав тампонажного раствора подбирается в зависимости от структуры и свойств геологических слоев, в которых пробурена скважина. Плотность затрубной цементации можно повысить, если использовать раствор, который увеличивается в объеме. Если порода пористая, с высоким коэффициентом поглощения, то обычный раствор использовать нельзя, так как неизбежен его перерасход. Вместо заполнения затрубного пространства тампонажная смесь под давлением будет уходить в стороны от скважины. В такой ситуации рекомендуется применять тампонажный раствор с волокнистым наполнителем. В качестве наполнителя могут выступать многие натуральные или искусственные волокносодержащие материалы.
Перед цементацией затрубного пространства скважины не только выбирается тампонажный раствор и метод цементации, но также проверяется все оборудование в условиях максимального рабочего давления и производительности при подаче смеси.
Предварительно скважина и затрубное пространство должны быть промыты водой для очистки от шлама, оставшегося после бурения. Без промывки крупные куски породы, оставшиеся после бурения, помешают равномерному заполнению объема тампонажным раствором, что в будущем может привести к повреждению конструкции скважины.
